化工工艺设计基本要素(适合初学者)

1. 概述

1.1 要建设一个化工厂,必须具有一批化工工艺专业技术人员,这批化工工艺专业技术人员必须具备下列基本条件。

掌握化工基本理论:如化工热力学、流体力学、传热、传质、化学反应动力学(化学反应工程)。

掌握化工工艺设计方法和技能

工艺设计的任务、设计范围、工艺设计人员职责。

化工基本理论的应用(化工设计方法)。

工艺设计基本程序(工艺设计技能)。

工艺设计的成品文件(内容及深度)。

工艺设计的质量保证程序。

熟悉环保、安全、消防等方面的法规,如:

HG20667-1986 化工建设项目环境保护设计规定

SH3024-95 石油化工企业环境保护设计规范

HG20571-95 化工企业安全卫生设计规定

SH3047-93 石油化工企业职业安全卫生设计规范

GBJ16-87(2001版) 建筑设计防火规范

GB50160-92(1999版) 石油化工企业设计防火规范

GB50058-92 爆炸和危险性环境电力装置设计规范

一定的工作经验


1.2 化工建设项目阶段

1.2.1 建设项目阶段的划分以工程公司为主体,通常分为三个阶段

项目前期: 项目建议书 → 批准后即为立项

可行性研究报告 → 批准后即可展开工程设计

工程设计: 按国内审批要求分为: 初步设计 → 批准后建设单位即可开工。


施工图设计

按国际常规做法分为: 基础设计、详细设计

施工、安装、试车、性能考核及国家验收(验收后工厂投入正常运行)

1.2.2 建设项目阶段的划分以建设单位为主体,通常分为四个阶段

项目前期、工程设计、工程建设、工厂投入生产


2. 工艺设计的内容和深度

2.1 工艺设计的文件包括三大内容:

文字说明(工艺说明)、 图纸、表格

2.1.1 文字说明(工艺说明)

1)工艺设计的范围。

设计基础:生产规模、产品方案、原料,催化剂,化学品,公用工程燃料规格、产品及

副产品规格。

2)工艺流程说明:生产方法、化学原理、工艺流程叙述。原料、催化剂、化学品及燃料消耗定额及消耗量。

3)公用工程(包括水、电、汽、脱盐水、冷冻、工艺空气、仪表空气、氮气)消耗定额及消耗量。

4)三废排放:包括排放点、排放量、排放组成及建议处理方法

5)装置定员

6)安全备忘录(另行成册)

7)技术风险备忘录(通常为对内使用,另行成册)

8)操作指南(通常为对内使用,另行成册。供工艺系统、配管等专业使用)


2.1.2 图纸

1)PFD:是PID的设计依据,供基础设计使用(通常分版次逐版深化)。

包括全部工艺设备、主要物料管道(表示出流向、物料号)、主要控制回路、联锁方案、加热和冷却介质以及工艺空气进出位置。

2)建议设备布置图:是总图布置、装置布置的依据,供基础设计使用(通常为平面布置图)。根据工艺流程的特点和要求进行布置。

3) PCD:通常是设计院内部设计过程文件、最终体现在终版PFD中(通常由自控专业完成)。


2.1.3 表格

1)物料平衡表:包括物流组成、温度、压力、状态、流量、密度、焓值、粘度等理化常数(热负荷表示在此表中或PFD图上)。

2)工艺设备数据表:根据设备形式不同、作用不同以及介质不同可分为容器、塔器、换热器、工业炉、机泵、搅拌器的等。工艺设备数据表需表示出设备位号、介 质名称、操作压力、设计压力、操作温度、设计温度、材质、传动机构、外形尺寸、特征尺寸及特殊要求。(各设计院均有各种规定的表格)。

3)工艺设备表

4)取样点汇总表Ø

5)装置界区条件表:通常由工艺系统专业来完善并最终发表(包括原材料、公用工程、产品、副产品、进出界区条件等)。

2.2 补充说明:化工工艺专业尚需参加前期工作,主要前期工作有:


项目建议书;可行性报告编制工作。

项目报价书;投标书、技术文件编制工作。

引进项目:包括询价书、投标书的评标、合同技术附件谈判。

大中型联合装置总体规划设计。


3. 工艺设计方法(化工基本理论的应用)

3.1 工艺路线的选择

原料来源

经济效益和社会效益(生产成本)

环境保护

其它,如操作条件、安全、消防、投资、工艺先进性,可行性,合理性。

3.2 工艺流程方案优化

①“洋葱头”模型(由史密斯、林霍夫提供的模型)

从图中可以看出设计的核心是反应系统的设计和开发。“洋葱头”模型强调过程开发和设计的有序和分层性质。

② 反应流程优化

反应流程优化需要考虑的问题较多,问题复杂。如反应动力学、反应收率、催化剂特性、反应历程、反应途径。

反应器的最优操作条件有如何保证反应温度、反应压力、混合要求、换热要求、各物料配比、给定条件下的生产成本等等。

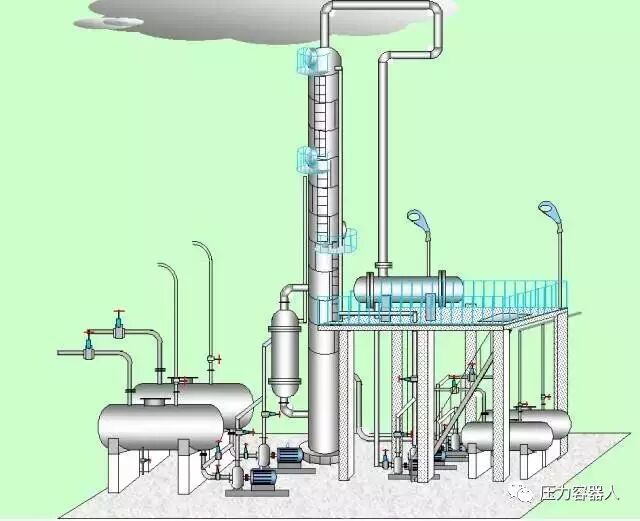

③ 精馏流程的优化

精馏流程如需要分离R个组份,就需要有R-1个精馏塔。

精馏优化需要考虑:那种组份为主产品,那种组份为付产品。

产品的规格要求。

精馏流程的优化法1):试探法,主要规则如下:

优先使用普通精馏。

尽量避免减压操作和使用冷量。

产品数应最少。

腐蚀性、危险性的组份应优先分出。

难分离的组分最后分出。

最大量组份应优先分出。

塔顶、塔釜产物最好等摩尔分离。

精馏流程的优化法2):调优法

精馏流程的优化法3):数学规划法

④ 蒸发流程的优化

1)单效、双效、三效蒸发。

2)热泵蒸发、膜式蒸发。

3)多级闪蒸。

4)强制循环蒸发、自然循环蒸发、。

结合蒸发器的类型(标准、悬框、列文、强制循环蒸发器)进行选择。


3.3 工艺设备的选择

①反应器:

连续 1)均相 1)活塞流 (管式)

2)半连续 2)非均相 2)全混釜 (搅拌釜)

3)间歇

以上反应器的选择要根据物料性质、稳定性、反应复杂性、产品规模、反应时间、温度、压力等因素综合考虑。

不同类型的反应器在工业生产中的应用情况见P-547。

气液相反应器及固相反应器的使用情况见P-548。

固体催化反应器的使用情况见表7.4.3-3(P-548)。


②气液传质设备:

1) 板式塔:泡罩、浮阀、筛板等。板式塔塔板流体流向分布类型可分为U形流,单溢流,双溢流等

2) 填料塔:a拉西环、鲍尔环、矩鞍环等填料。

b散堆、规整填料。

c实体填料、丝网填料。

以上传质设备的选择要根据分离难易程度、压降大小、真空(热敏性物料)、物料性质、投资情况、腐蚀情况、物料清洁情况、安全要求、弹性大小、发泡等情况选择。(见P-549)


③ 传热设备:

按功能分:冷却器、冷凝器、加热器、换热器、再沸器、蒸汽发生器、过热器、废热锅炉等。

按结构型式分:采用二物流换热的换热器从结构上分有以下5种型式:

A.管壳式(固定管板式、浮头式、填料函式、U型管式)

B.板式(板翅式、螺旋板式、伞板式、波纹板式)

C.管式(空冷器、套管式、喷淋管式、箱管式)

D.液膜式(升降膜式、刮板薄膜式、离心薄膜式)

E.其它型式(板壳式、热管式)

以上型式换热器的选择依据是:

A.固定管板式换热器

固定管板式换热器即两端管板和壳体连接成一体,由于壳程不易检修和清洗,因此选用固定管板式换热器时,壳方流体应是较清洁且不易结垢的物料;两流体温差较大(大于60℃)时应考虑热补偿,两流体温差不易大于120℃。

B.浮头式换热器

该换热器壳程易清洗,但内垫片易渗漏,适用于需要补偿热膨胀的换热器,两流体温差大于120℃。

C.U型管式换热器

该换热器制造、安装方便,造价较低,管程耐高压,但结构不紧凑。适用于高温和高压的场合,且管内流体必须洁净。

D.板式换热器

板翅式:紧凑、效率高、可多股物料同时换热。使用温度不大于150℃。

螺旋板式:可用于带颗粒物料,物位利用好。不易检修。

伞板式:制造简单、紧凑、易清洗,使用温度不大于150℃,使用压力不大于0.12MPa。

波纹板式:紧凑、效率高、易清洗,使用温度不大于150℃,使用压力不大于0.15MPa。

E.空冷器的选择依据

a.空气入口温度(即设计温度)低于38℃。

b.热流体的出口温度高于50~65℃,并允许有一定的波动范围(3~5℃)。

c.对数平均温差大于40℃。

d.流体接近温度(即热流体的出口温度与冷流体入口温度之差)至少大于15℃。

e.管内给热系数小于2325.6W/(m2.K)。

f.冷却水的污垢系数大于0.0002(m2.K)/W。

g.水源较远,取水费用大。

h.热流体的凝固点较低(小于0℃)。


⑤化工用泵:

根据物料性质、物料的腐蚀性、易燃易爆、有毒、高温、高压、低温、粘度大小、挥发性、固体颗粒等因素综合考虑,此外还要考虑泵的安全性、可靠性和密封等要求。


⑥容器(储罐):

根据物料性质、物料的腐蚀性、易燃易爆、有毒、高温、高压、低温、粘度大小、挥发性、固体颗粒等因素综合考虑。

压力容器分类见表7.4.5-5(P-557)。

4. 工艺设计工作程序

5. 设备设计压力和设计温度的确定

5.1 压力:


正常操作(工作)压力、最高工作压力、设计压力的选取

温度:正常操作温度、最高操作温度、设计温度的选取


6. 过程控制方案的确定

6.1过程控制方案确定的原则


保证装置运行的平稳、生产安全、控制简单适用。

用单回路简单控制系统可以解决的,决不要用复杂的控制系统。

6.2过程控制的分类


压力、温度、流量、物位、化学成分和物性数据

6.3选用控制仪表的要求


准确可靠、灵敏度高、反应迅速、滞后小、使用维护方便、价格便宜

6.4典型化工单元的控制方案

6.4.1反应

①反应控制的要求

达到规定的转化率、产品浓度。

处理量平稳。

当出现不正常工况时,能报警、联锁或自动选择性调节系统。

②反应控制方案

以反应转化率为控制变量 见图7.7.3-1(P-564)。

以反应工艺状态变量为控制对象 见图7.7.3-2(P-565)。


6.4.2精馏

精馏是常见的液液分离方法,精馏控制主要目的是达到规定的分离要求。主要变量有进料量、组成、温度、操作压力、冷却和加热介质、压力及温度的变换。精馏控制可分为:

按精馏段指标的控制方案

按提馏段指标的控制方案

塔顶压力控制方案

真空度控制方案

其它控制方案


6.4.3传热设备

控制载体的流量、控制传热面积、控制载体的气化温度、工艺介质旁路控制


6.4.4流体输送设备

离心泵控制方案

改变转速的控制方案

往复泵(位移式旋转泵)的控制方案


7. 能耗计算

目前人类面临的共同任务是保护资源、减少环境污染、维护生态平衡、实现可持续发展。化工生产中传热过程是经常的发生的事,因此合理使用能源,节约能源消耗是每个化工工艺设计人员应尽的职责。

过程能量分析的常用方法有:夹点分析法和三环节能量分析法


7.1夹点分析法

将需要优化的换热网络用冷、热流复合线表示在温焓图(T-*****)上,热流复合线位于冷流上方,冷、热流体的复合线中间垂直距离最短处称为夹点,其温差△Tmin称为夹点温差。

夹点分析法应遵循三个原则:

尽量避免有热流体通过夹点

夹点上方避免引入公用设施冷却物流Ø

夹点下方避免引入公用设施加热物流


7.2三环节能量分析法

重点研究热能在化工装置的利用,从下述三个环节出发:

能量转换、能量利用、能量回收

夹点分析法和三环节能量分析法实际应用可参考有关文献资料。


8. 与工艺设计相关的基本知识

与工艺设计相关的基本知识包括消防、劳动安全卫生、环境保护三个方面,必须遵守国家相关的标准、法规。

8.1消防

8.2安全

8.3环保

废气、废水(废液)、废固、噪音、放射性、排放总量控制
