中建三局总承包公司承建的华中科技大学武汉光谷同济医院投入使用以来,患者来到宽敞明亮、大气美观的医院,心情都舒畅了不少……

小编不禁惊叹,该项目的机电安装工程简直是一本“教科书”啊,如一件件艺术品,每一根线路的排布都经过精心策划,仿佛被“精雕细琢”,太美了。三局造,棒棒哒!

那么美

那么美

那么美

华中科技大学光谷同济医院一期施工项目工程机电安装工程包括:建筑给水、排水及采暖工程、建筑电气工程、通风与空调工程。机电造价1.76亿元。面对体量如此巨大,施工种类繁多的安装工序,项目团队通过运用BIM技术,严格把控质量管理,使安装工程达到“非常舒服”的效果。一起去看看!


1

制冷机房和空调换热间内设备、管道、阀门及配件排列整齐、接地可靠、布局合理,标识清晰、铭牌齐全,支架安全、美观、大气。

制冷机房布局合理,设备运行可靠,支架安全、可靠、大气。

空调水泵安装平稳,减震到位,接地可靠,铝皮保护美观。

空调换热机房布局合理,设备运行可靠,支架安全、可靠、大气,标识清晰。

2

生活水泵与消防泵房设备安装牢固,不锈钢管与碳钢管道隔绝,阀门高度一致,管道排布美观。

生活水泵房设备布局美观,铝皮外保护精致,管道成排成线,标识清晰。

消防泵房设备布局美观,阀门高度一致,油漆涂刷均匀,管道成排成线,标识清晰。

消防泵房阀门高度一致,油漆涂刷均匀,管道成排成线。

消防泵房设备安装牢固,阀门高度一致,阀门单独受力,油漆涂刷均匀,管道成排成线。

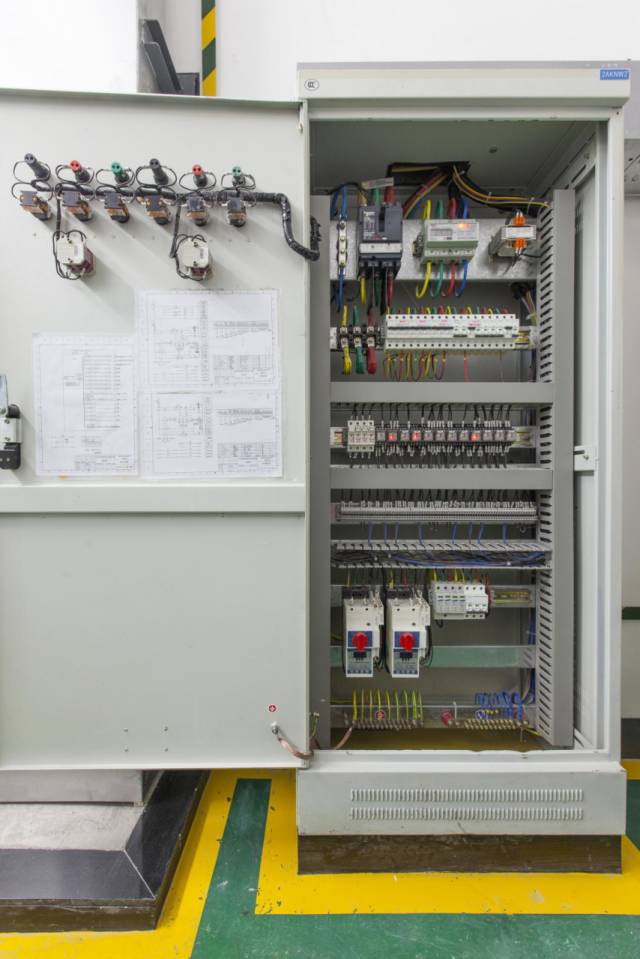

消防泵房内配电柜接地可靠,柜内线缆排布有序,底部绝缘板绝缘,防火封堵到位。

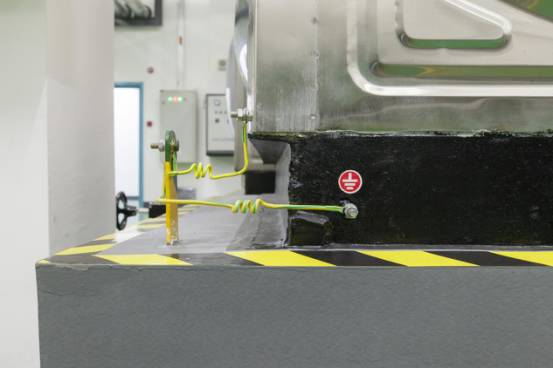

消防泵设备接地

水箱接地

3

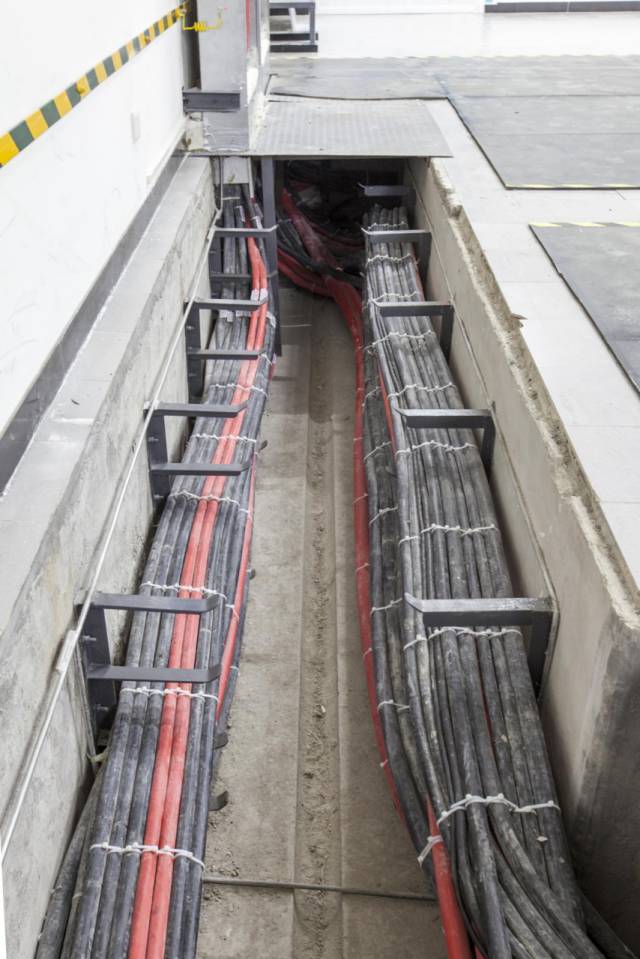

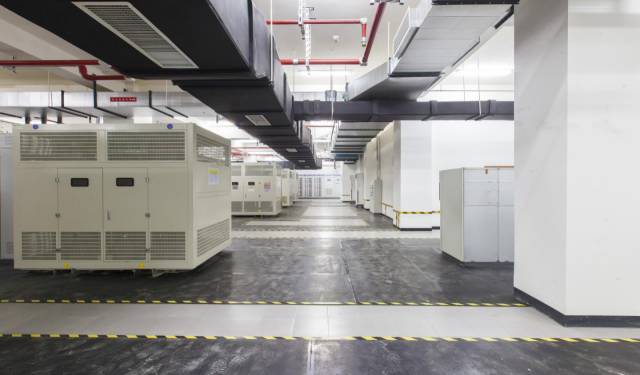

配电房内配电柜安装布置合理,安装垂直牢固,电缆沟内线缆铺设有序,标识清晰,接地可靠,系统运行平稳。

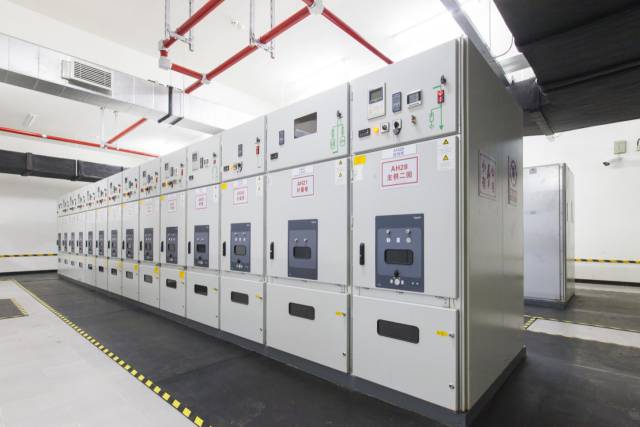

配电房内配电柜安装布置合理

配电房内配电柜安装高度一致,成排成线。

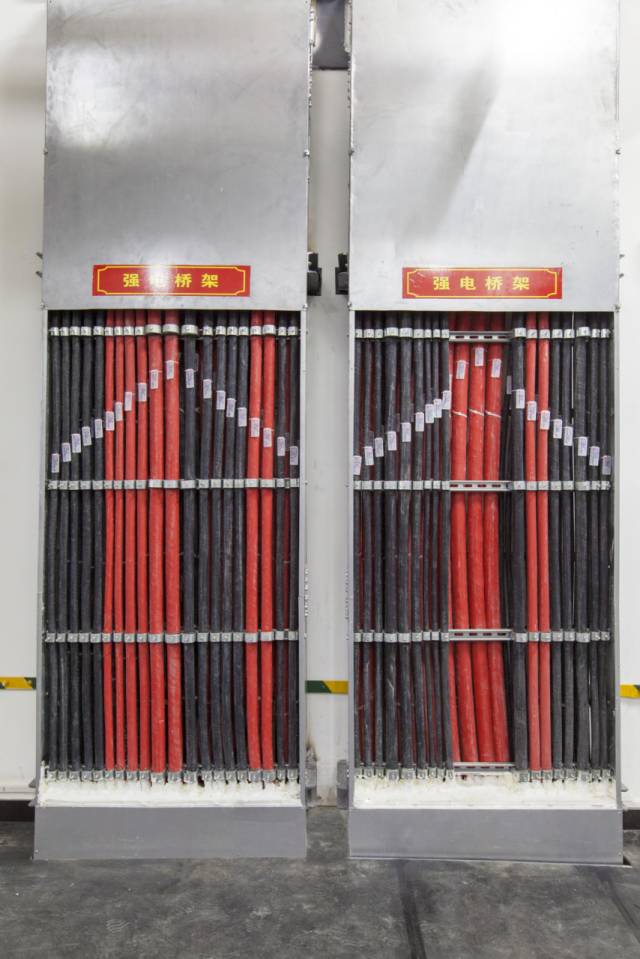

竖向桥架内电缆排布有序,标识清晰,防火封堵到位。

4

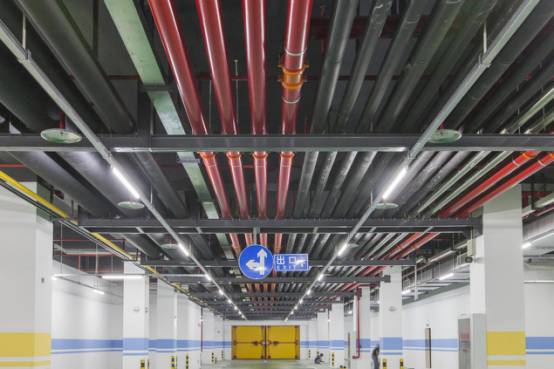

车库管线排布美观,联合支吊架安全可靠,管道居套管中,灯带线槽平直,喷淋布置间距一致,标识清晰。

车库管线排布美观,联合支吊架安全可靠,灯带线槽平直。

车库管线排布美观,标识清晰。


5


各配电井间盘柜内电缆接线牢固,回路标识清晰,电缆进出口封堵严密美观,回路标识清楚。

电井内配电柜安装牢固,接地可靠,标识清晰

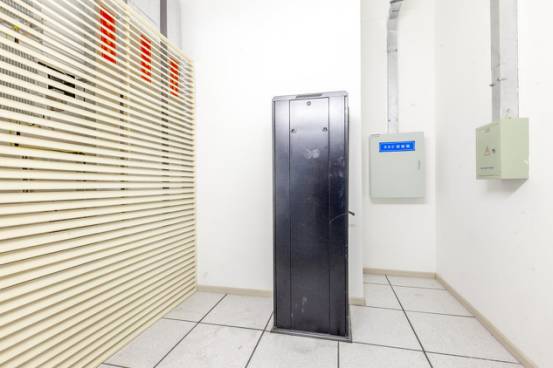

弱电井内排布干净整洁

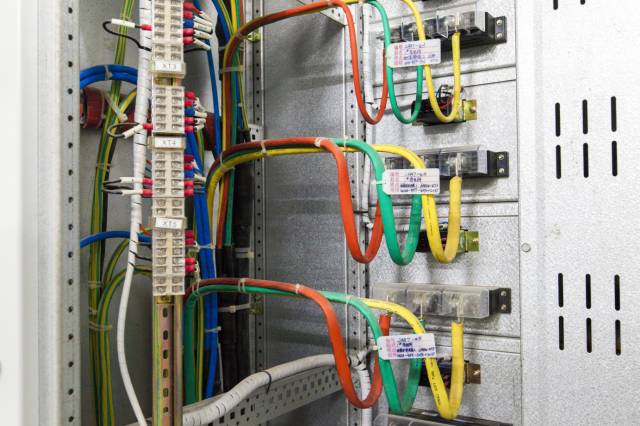

配电箱内电缆排布有序,回路标识清晰

配电箱内电缆排布有序,回路标识清晰,接地可靠。

管道井内支架固定牢固,管道排布布局合理,标示清晰,管道穿墙及楼地面封堵严密。

6

卫生间内洁具安装位置准确,间距相等,高度一致,地漏布置居中。

位置准确,间距相等,高度一致。

地漏安居瓷砖正中

7

屋面设备管道布置合理,干净清爽,透气管接地可靠,外表美观,排水口居中。

屋面设备管道布置合理,干净清爽

排水口居中

8

吊顶灯具、喷头、风口、烟感排布精细美观,横成排、竖成行、斜成线,错落有致,与装饰和谐统一。

诊室候诊区灯具、喷头、风口、烟感排布精细美观,横成排、竖成行、斜成线,错落有致。

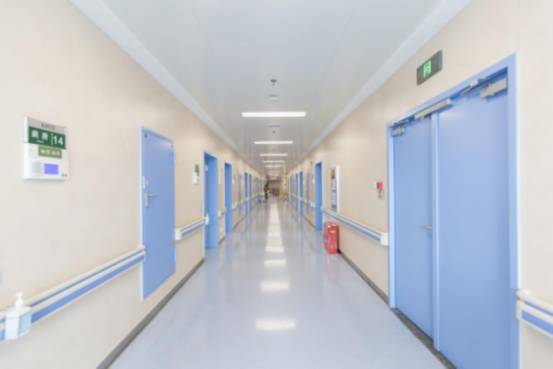

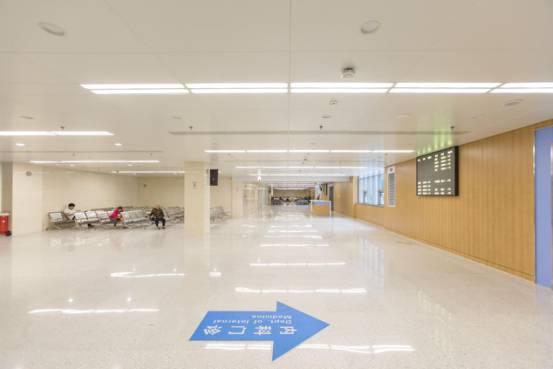

病房走道

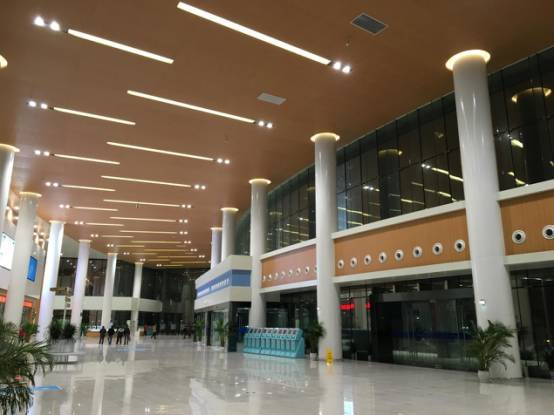

门诊大厅

9

管道穿墙处套管居中,并使用防火泥封堵密实,支架固定可靠,油漆涂刷均匀。

管道穿墙处套管居中,防火泥封堵密实。

(来源:中建三局  作者:彭焕;版权归原作者所有,如有侵权请联系删除!)
