8个导致电磁流量计产生误差的原因
-
- -
关于电磁流量计，大家应该都不陌生，但是看起来挺简单的东西，一个头一个圈，其实里面有很多的奥秘所在，也经常会出现问题！今天我们就结合现场实例来分析分析遇到问题时该如何处理。
这算是一种常见现象，有外界吸入的也有内部液体溶解所致，但电磁流量计是区分不出液体还是气泡的，所以将其一并计算测量就会产生误差。

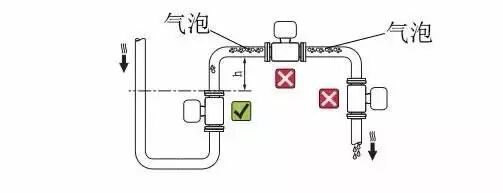

图一
解决方法：
1. 如上图所示，不易安装在管道的最高点，更换安装位置。
2. 如安装位置不易更换，可在流量计上游安装集气器，定期排气。
图二
解决方法：
图二主要为正确安装电磁流量计的安装图，牢记它准没错。
案例：
某柴油机厂工具车间电解切削工艺试验装置上，用DN80mm仪表测量和控制饱和食盐电解液流量以获取最佳切削效率。起初该仪表运行正常，间断使用2个月后，感到流量显示值越来越小，直到流量信号接近为零。
由于导电物质是逐渐沉积，流量信号出现短路现象。本类故障通常不会出现在调试期，而要运行一段时期后才显露出来。
解决方法：
将流量计拆卸下来，清洗绝缘层，大部分都是出现黄锈，而这是电解液中大量氧化铁沉积所致。
凡是开始运行正常，随着时间推移，流量显示越来越小，就应分析有此类故障的可能性。
案例：
某冶炼厂安装一批电磁流量计测量溶液流量，因电磁流量传感器的测量管难以实施伴热保温，数星期后内壁和电极上就结了一层结晶物，导致信号源内阻变得很大，仪表示值失常。
在选型时，大家经常会遇到介质是容易结晶的物料。虽然大部分物料在正常温度下能够正常测量，并且导管具有伴热保温效果。但是流量计内部的传感器测量管不含此功能，所以经常性的流体流过测量管时因降温而引起内壁结上一层固体。
解决方法：
1. 尽量选择测量管小的流量计。
2. 拆卸比较复杂，不建议选择此种流量计。
案例：
某化工（冶炼）厂用20余台哈氏合金B电极电磁流量计测量浓度较高的盐酸溶液，出现输出信号不稳的晃动现象。现场检查确认仪表正常，也排除了会产生输出晃动的其他干扰原因。但是在多处其他用户用哈氏合金B电极仪表测量盐酸时运行良好。
由于电极的输出阻抗是由被测液体电导率和电极大小决定的，所以当电导率低于下限值时，仪器不能正常工作，示值出现晃动现象。
解决方法：
根据上述问题，工厂更换钽电极电磁流量计后工作正常
1. 选用其它满足要求的低电导率电磁流量计，如电容式电磁流量计
2. 选用其它原理流量计，如孔板等
一般来说，如果传感器与转换器间的电缆较长且周围有强电磁干扰，则电缆可能引入干扰信号，形成共模干扰，造成显示失真、非线性或大幅晃动。
解决方法：
1. 尽量远离强磁场（如大电机、大变压器和电力电缆附近）。
2. 尽量缩短电缆长度，采用屏蔽措施。

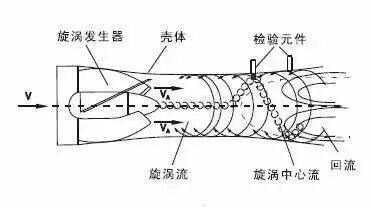

正常情况下，要求流体在管道内流速为轴对称分布，磁场均匀。而实际上常会出现非轴对称流速分布，当出现旋涡流时，对输出会产生影响从而产生误差。
解决方法
1. 上游有足够的直管段，以保证流速按同心圆分布。
2. 流量计内径应与上下游一定范围内的管道内径相同，否则会使流速分布不均匀。
3. 如果上游直管段不足，可安装流量调节器，这样只能作部分补偿。
电磁流量计对于安装点的振动有严格的要求，必须安装在振动小的地方，否则一定会产生误差。
品读之后，
愿享同感。
