立方碳化硅,又称为β-SiC,属立方晶系(金刚石晶型),相对于常见的碳化硅微粉α-SiC(黑碳化硅和绿碳化硅)有着独特的优势。比如在抛光研磨领域的应用,β-SiC锐利的棱角可以提升抛光效率;在高端特种陶瓷的制备领域,添加β-SiC可以提升陶瓷的烧结活性。国内企业西科博尔科技有限责任公司采用自主专利的多热源炉生产出高纯度、高密度、高结晶性、高均匀性的四高特点的β-SiC,可代替国内进口的高端碳化硅产品。

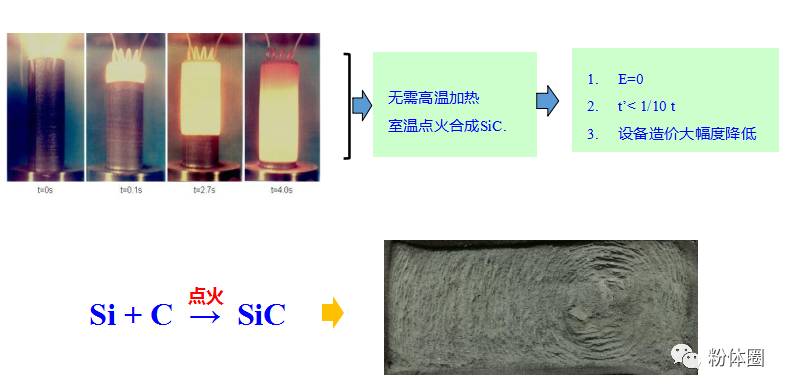

燃烧合成纳米β-SiC粉体技术路线图
该技术的突出特点是:
1、单套设备(核心设备)投资约50万元,功耗约1千瓦。
2、单台设备单次合成量约为30公斤,合成周期约3h。

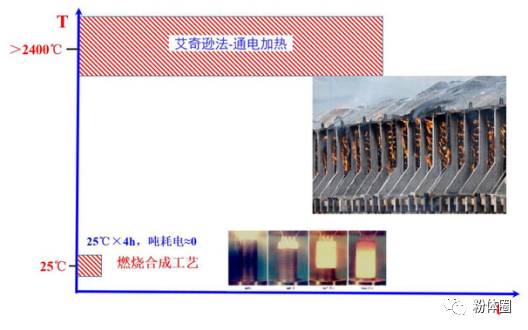

对比,相对于传统的艾奇逊法冶炼碳化硅,冶炼1吨黑碳化硅需要 6000 度到 7000 度电,冶炼 1 吨绿碳化硅需要 8000 度到 9000 度电。而燃烧合成纳米立方碳化硅(β-SiC)粉体对电能的消耗几乎是零。

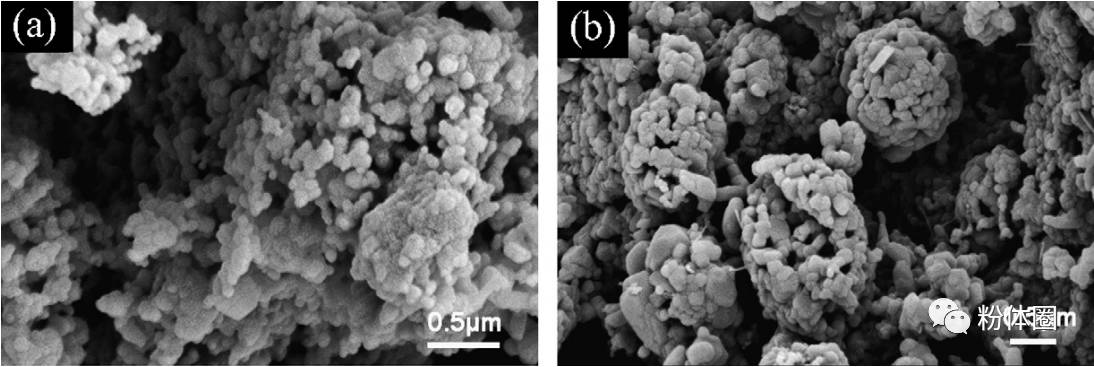

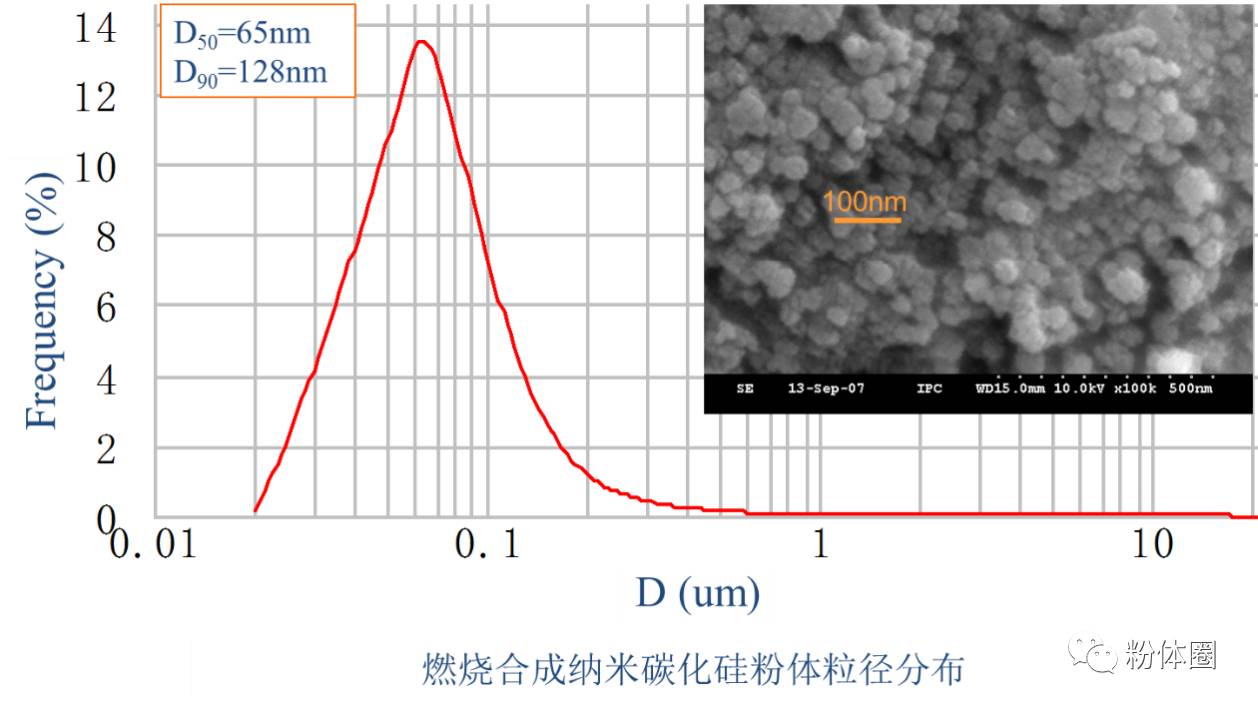

电镜下的纳米碳化硅粉体

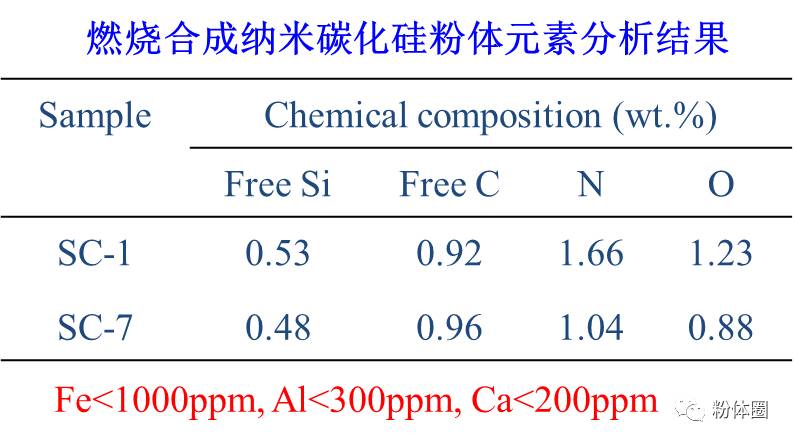

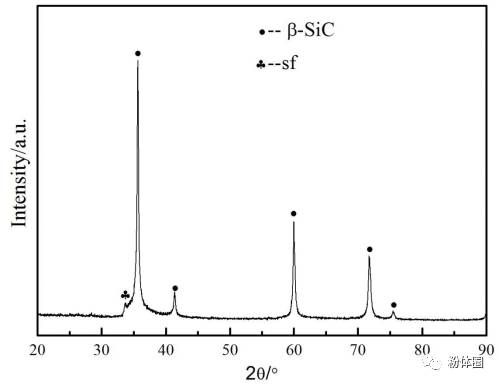

燃烧合成制备SiC粉体的相组成

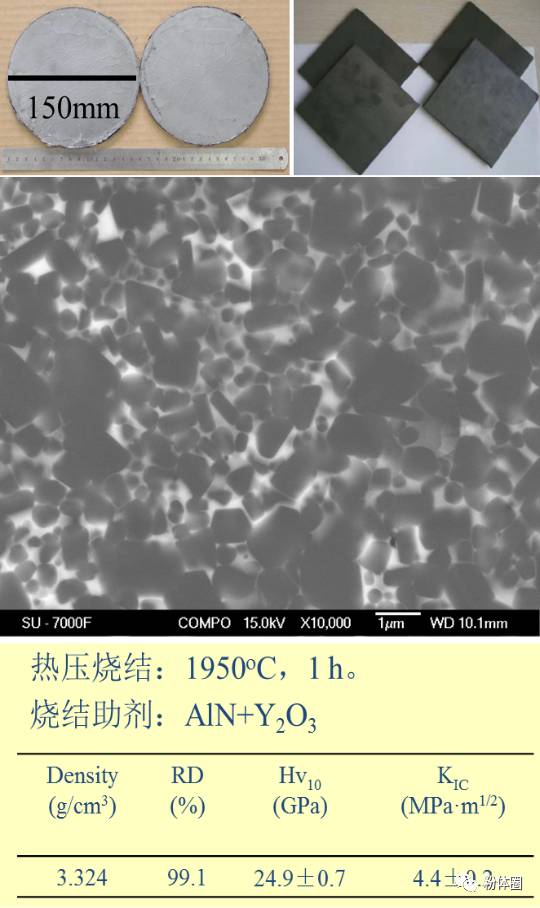

纳米β-SiC粉体的应用实例之一:陶瓷装甲
使用中国科学院理化技术研究所制备的SiC粉体材料,添加氮化铝和氧化钇等烧结助剂,通过热压烧结工艺,可以制备出性能特点如下的防弹陶瓷。
研究表明β-SiC粉体具有抗磨、耐高温、耐热震、耐腐蚀、耐辐射、良好的半导电特性等优良性能,可以广泛应用高级耐火材料、特种陶瓷材料、高级磨削材料和和增强材料等领域,并且碳化硅还是第三代宽禁带半导体材料的代表。因此,可以断定碳化硅将会继续以高新材料身份影响着整个科技进步的进程。
