长距离输气管道中流量测量常采用差压式流量计

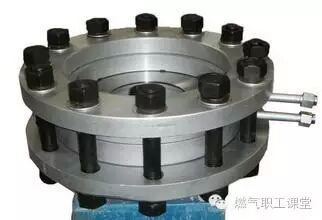

差压式流量计以标准孔板为代表;
标准孔板测量原理 燃气职工课堂 RQ-share
当充满圆管的单相流体流经安装在管道中的节流孔板时,流束将在节流孔处形成局部收缩,使流速增大,静压力降低。于是在孔板两侧产生压力差。节流孔板前后的压力通过取压孔与差压仪表连接,而流过的体积流量与差压计所测得压差的平方根成正比。
标准孔板计量方法
由于天然气具有可压缩性和可膨胀性,工作状态下的体积流量与标准状态下的体积流量因压力、温度影响相差较大。
标准孔板的优点
结构简单、没有运动部件、寿命长、更换孔板十分方便,甚至不用停止供气也可进行这些作业。燃气职工课堂 RQ-share
