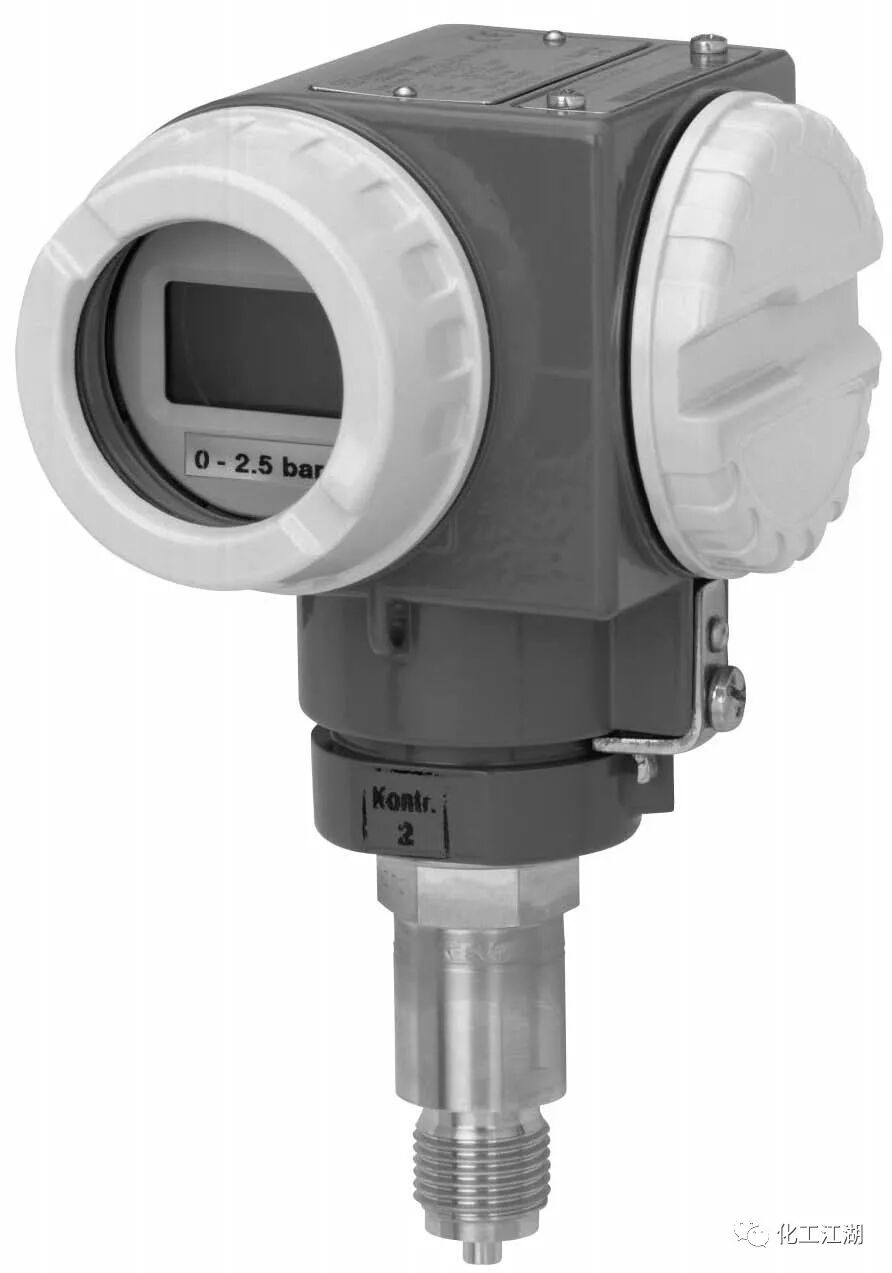

压力仪表三大安装注意事项!
-
- -
大家好，我是化工小江
实时更新化工资讯
实用化工资料下载
更多惊喜请关注我哦
测压点的选择 应能反映被测压力的真实大小。
① 要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其他易形成漩涡的地方。
② 测量流动介质的压力时，应使取压点与流动方向垂直，取压管内端面与生产设备连接处的内壁应保持平齐，不应有凸出物或毛刺。
③ 测量液（气）体压力时，取压点应在管道下（上）部，使导压管内不积存气（液）体。
导压管铺设
① 导压管粗细要合适，一般内径为6～10mm，长度应尽可能短，最长不得超过50m，以减少压力指示的迟缓。如超过50m，应选用能远距离传送的压力计。
② 导压管水平安装时应保证有1:10～1:20的倾斜度，以利于积存于其中之液体（或气体）的排出。
③ 当被测介质易冷凝或冻结时，必须加设保温伴热管线。
④ 取压口到压力计之间应装有切断阀，以备检修压力计时使用。切断阀应装设在靠近取压口的地方。
压力计的安装
①压力计应安装在易观察和检修的地方。
②安装地点应力求避免振动和高温影响。

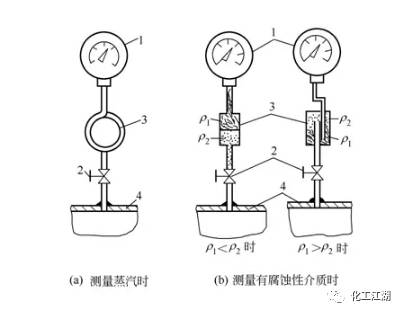

③测量蒸汽压力时，应加装凝液管，以防止高温蒸汽直接与测压元件接触
[图3-17（a）］；对于有腐蚀性介质的压力测量，应加装有中性介质的隔离罐，右图（b）表示了被测介质密度ρ2大于和小于隔离液密度ρ1的两种情况
１—压力计；２—切断阀门；３—凝液管；４—取压容器；
④压力计的连接处，应根据被测压力的高低和介质性质，选择适当的材料，作为密封垫片，以防泄漏。
⑤当被测压力较小，而压力计与取压口又不在同一高度时，对由此高度而引起的测量误差应按Δp＝±Hρg进行修正。式中H为高度差，ρ为导压管中介质的密度，g为重力加速度。
⑥为安全起见，测量高压的压力计除选用有通气孔的外，安装时表壳应向墙壁或无人通过之处，以防发生意外。
