创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——气体涡轮流量计。该专利由承德热河克罗尼仪表有限公司申请，并于2016年12月14日获得授权公告。

内容说明

　　

本实用新型涉及流量测量领域，具体来说是一种气体涡轮流量计。

　　

发明背景

　　

现有的气体涡轮流量计采用常规的加油方式加油，只是更换新油，而不会清洗轴承的污垢和粉尘；常规的气体涡轮流量计在叶轮与轴承安装座上也没有防尘设计，这样会造成粉尘等颗粒物进入轴承内部，长期这样使用，会导致气体涡轮流量计的灵敏度降低、轴承的使用寿命缩短。

　　

发明内容

　　

本实用新型的目的在于提供一种气体涡轮流量计。

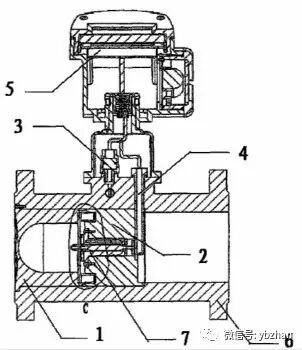

气体涡轮流量计的A-A剖面结构示意图

　　

为解决上述技术问题，本实用新型的目的是通过以下技术方案实现的：

　　

所述气体涡轮流量计由前导流体、后导流体、压力传感器组件、温度传感器组件、表头、测量体和测量芯组成；所述测量芯位于前导流体和后导流体之中，整体安装于测量体内部，压力传感器组件安装在测量体取压孔上，温度传感器组件的探头略过测量体中心，表头安装于测量体上方，表头与温度传感器组件、压力传感器组件通过过线套连接。

　　

所述气体涡轮流量计的轴承安装座上具有二级迷宫结构，基本上杜绝了粉尘颗料进入轴承。二级迷宫结构与主轴承连接，叶轮的重心在主轴承上。所述测量芯，其上叶轮重心在主轴承上，如果不在主轴承上，那么副轴承会有一个反作用力，使得主轴承上的受力为叶轮的重力加上副轴承的反作用力。

　　

所述主轴承上安装有加油系统。轴向载荷补偿设计：在A区处，介质的流通面积大于A区的前后的流通面积，这种轴向载荷补偿设计使涡轮下游施加略高于轴向负载的压力，此压力推动涡轮与气体流向相反的方向，限制了施加在轴承上的轴向负载。

　　

本实用新型的有益效果在于：本气体涡轮流量计具有独一无二的加油系统，使得气体涡轮流量计中轴承的使用寿命大幅延长。本气体涡轮流量计设计的二级迷宫结构，基本上杜绝了粉尘颗料进入轴承。因为轴向载荷的补偿设计，使得轴承负载较普通仪表降低，不仅提高了轴承的使用寿命，也增加了仪表的灵敏度，提高了仪表的量程比。
