容积式流量计、涡轮流量计是如何工作的?

点击上方关注我们，轻松获取最新、最in的计量资讯……

---

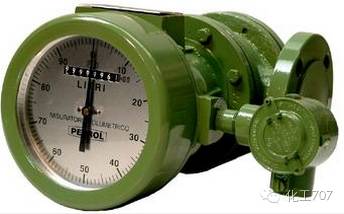

容积式流量计

　　

　　容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。

　　容积式流量计按其测量元件分类，可分为椭圆齿轮流量计、刮板流量计、双转子流量计、旋转活塞流量计、往复活塞流量计、圆盘流量计、液封转筒式流量计、湿式气量计及膜式气量计等。

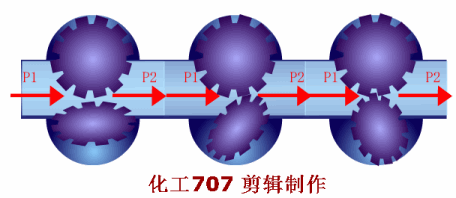

——容积式流量计原理图——

——容积式流量计优缺点——

容积式流量计优点：

（1）计量精度高；

（2）安装管道条件对计量精度没有影响；

（3）可用于高粘度液体的测量；

（4）范围度宽；

（5）直读式仪表无需外部能源可直接获得累计，总量，清晰明了，操作简便。

容积式流量计缺点：

（1）结构复杂，体积庞大；

（2）被测介质种类、口径、介质工作状态局限性较大；

（3）不适用于高、低温场合；

（4）大部分仪表只适用于洁净单相流体；

（5）产生噪声及振动。

涡轮流量计

　　

　　智能液体涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比。

　　同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。

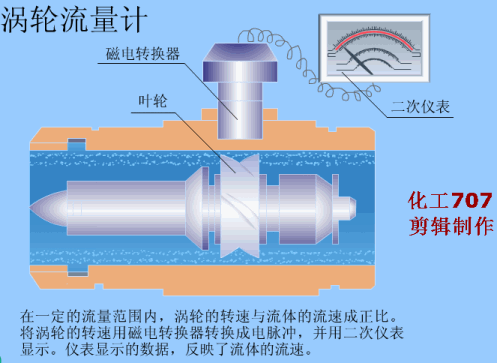

——涡轮流量计原理图——

——涡轮流量计物点——

　　具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。
