浮子流量计、靶式流量计是如何工作的?

只看楼主 收藏 回复
  • - -
楼主


点击上方关注我们,轻松获取最新、最in的计量资讯……



转子流量计



  浮子流量计,又称转子流量计,通过量测设在直流管道内的转动部件的 (位置 )来推算流量的装置。是变面积式流量计的一种。在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。


  在流速和浮力作用下上下运动,与浮子重量平衡后,通过磁耦合传到与刻度盘指示流量。一般分为玻璃和金属转子流量计。金属转子流量计是工业上最常用的,对于小管径腐蚀性介质通常用玻璃材质,由于玻璃材质的本身易碎性,关键的控制点也有用全钛材等贵重金属为材质的转子流量计。

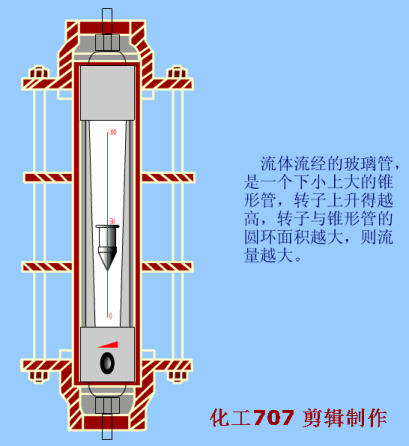

——转子流量计原理图——



——转子流量计优缺点——


  转子流量计是工业上和实验室最常用的一种流量计。它具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道直 径D<150mm的小流量,也可以测量腐蚀性介质的流量。使用时流量计必须安装在垂直走向的管段上,流体介质自下而上地通过转子流量计。其压损小、量程比大(10:1),安装维护方便,可广泛用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中。



靶式流量计



  靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度、低雷诺数流体的流量测量,先后经历了气动表和电动表两大发展阶段,SBL系列智能靶式流量计是在原有应变片式(电容式)靶式流量计测量原理的基础上 ,采用了最新型力感应式传感器作为测量和敏感传递元件,同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。



——靶式流量计原理图——



——靶式流量计特点——



(1)整台仪表结构坚固无可动部件,插入式结构,拆卸方便;

(2)可选用多种防腐及耐高低温材质(如哈氏合金,钛等);

(3)整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa 高压;

(4)仪表内设自检程序,故障现象一目了然;

(5)传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;

(6)可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;

(7)具有多种安装方式供选择,如选择在线插入式,安装费用低;

(8)计量准确,精度可达到0.2%;

(9)重复性好,一般为0.05%~0.08%,测量快速;

(10)压力损失小,仅为标准孔板的1/2△P 左右;

(11)抗干扰,抗杂质能力特强;

(12)可根据实际需要更换阻流件(靶片)而改变量程;

(13)低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;

(14)安装简单方便,极易维护,多种输出形式,能远传各种参数。
